基于TMS320LF2407A的低压动态无功补偿装置电能质量控制装置的研制

随着现代工业与电力系统的快速发展，电力电子设备和非线性负荷的广泛应用导致了电网电能质量日益恶化，其中功率因数低下、谐波污染、电压波动与闪变等问题尤为突出。这不仅造成了大量的电能浪费，也严重威胁着用电设备的安全稳定运行。为解决上述问题，研制高效、可靠、动态响应的低压无功补偿与电能质量控制装置具有重要的理论意义和工程价值。本文阐述了基于TMS320LF2407A数字信号处理器为核心的低压动态无功补偿与电能质量控制装置的研制过程。

一、系统总体方案设计

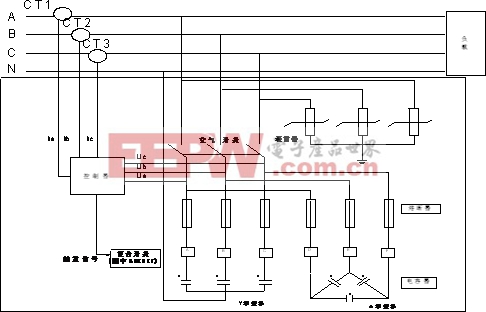

装置采用模块化、集成化设计思想，核心目标是在380V/220V低压配电网中实现无功功率的动态快速补偿，并兼具一定的谐波抑制与电压稳定功能。系统主要由以下几大模块构成：

1. 主电路拓扑：采用基于绝缘栅双极型晶体管（IGBT）的电压源型变流器作为执行单元，通过LCL或LC滤波器接入电网，构成静止无功发生器（SVG）或混合型补偿装置的核心。
2. 信号采集与调理电路：通过高精度电压、电流互感器实时采集电网三相电压与负载电流信号，经过滤波、放大、电平转换等调理后，送入DSP的模数转换（ADC）模块。
3. 核心控制器：选用TI公司的TMS320LF2407A DSP作为核心控制器。该芯片集成了高性能的C2xLP内核、丰富的PWM输出、高精度ADC以及事件管理器等外设，特别适合于实时性要求高的电力电子控制应用。
4. 驱动与保护电路：设计可靠的IGBT驱动电路，并集成过流、过压、过热等硬件保护机制，确保功率模块安全。
5. 人机交互与通信接口：配置液晶显示屏与按键，实现参数设置与状态显示；集成RS-485等通信接口，便于接入上层监控系统。

二、核心控制算法与软件实现
装置的性能优劣关键在于控制算法的实时性与有效性。基于TMS320LF2407A的强大运算能力，软件系统实现了以下核心算法：

1. 瞬时无功功率理论检测算法：采用基于锁相环（PLL）的同步坐标变换法（如d-q变换），实时准确地从负载电流中分离出基波有功、无功分量以及谐波分量，为补偿指令的生成提供依据。
2. 电流跟踪控制策略：采用基于前馈解耦的电流闭环控制，通常在外环进行直流侧电压或无功功率控制，在内环采用比例-积分（PI）控制或比例-谐振（PR）控制实现补偿电流对指令电流的快速、无静差跟踪。针对非线性负载，算法中还融入了特定次谐波提取与补偿功能。
3. PWM调制技术：采用空间矢量脉宽调制（SVPWM）技术，以提高直流电压利用率和降低开关损耗，生成驱动IGBT的PWM信号。
所有算法均在DSP的集成开发环境（CCS）中用C语言与汇编语言混合编程实现，充分利用了DSP的运算速度与中断响应能力，确保了控制周期在百微秒级，满足动态补偿的快速性要求。

三、装置关键技术与创新点

1. 全数字化控制：依托TMS320LF2407A，实现了从信号检测、算法运算到PWM生成的全流程数字化，提高了系统的灵活性、精度和抗干扰能力。
2. 动态响应速度快：得益于高性能DSP与先进的控制算法，装置能够在半个工频周期（10ms）内完成检测与输出响应，有效应对冲击性负荷的无功波动。
3. 复合控制功能：不仅能够平滑连续地补偿无功功率，将功率因数稳定在0.99以上，还能对主要次数的谐波电流进行有源抑制，实现了单一装置的多重电能质量治理。
4. 模块化与可扩展性：硬件与软件的模块化设计使得装置容量易于扩展，功能可通过软件升级进行增强，适应不同应用场景的需求。

四、实验验证与性能分析
研制出的样机在实验室模拟平台和现场低压配电柜中进行了测试。实验结果表明：

• 在阻感负载、整流负载等典型工况下，装置能迅速将系统功率因数补偿至接近1。
• 对于非线性负载产生的5次、7次等特征谐波，具有明显的抑制效果，总谐波畸变率（THD）显著降低。
• 直流侧电压稳定，系统运行可靠，动态响应时间小于20ms，达到了预期设计目标。

五、结论
本文成功研制了一款以TMS320LF2407A DSP为核心的低压动态无功补偿与电能质量控制装置。该装置集动态无功补偿与有源滤波功能于一体，具有响应速度快、控制精度高、运行稳定等特点。其全数字化的实现方案为低压配电网电能质量的综合治理提供了一种高效、经济的解决方案，具有良好的推广应用前景。未来工作可进一步优化算法以降低开关频率与损耗，并探索与电容器组等无源器件协同运行的混合补偿策略，以追求更高的性价比与可靠性。
