随着现代工业与信息技术的飞速发展，电力系统中的非线性负荷（如变频器、整流设备、电弧炉等）和敏感负荷（如数据中心、精密制造设备等）日益增多，导致低压配电网中的电能质量问题（如电压暂降、谐波、三相不平衡等）愈发突出。这些问题不仅影响用电设备的正常运行，降低生产效率，还可能造成设备损坏、数据丢失等严重后果。因此，电能质量控制装置的研制与应用成为了保障电网安全、稳定、高效运行的关键环节。

一、低压电能质量控制装置产品介绍

低压电能质量控制装置主要针对0.4kV及以下电压等级的电能质量问题设计，旨在实时监测、分析与改善电能质量。其核心功能包括动态无功补偿、谐波治理、电压波动与闪变抑制、三相不平衡校正等。常见的产品类型包括：

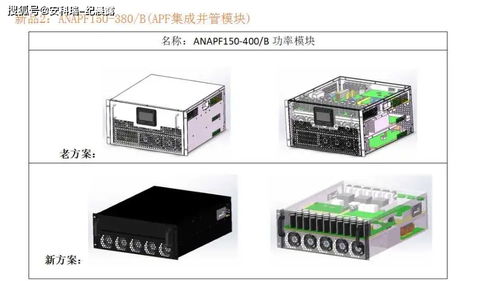

有源电力滤波器（APF）：采用电力电子技术，通过实时检测负载电流中的谐波分量，并注入与之幅值相等、相位相反的补偿电流，从而抵消谐波，净化电网。其响应速度快、补偿精度高，适用于谐波污染严重的场合。

静止无功发生器（SVG）：也称为静止同步补偿器（STATCOM），能够动态提供容性或感性无功功率，快速平滑地调节系统无功，稳定电压，提高功率因数。相较于传统的电容电抗器组（TSC/TCR），SVG响应更快、运行范围更宽，且不易与系统发生谐振。

动态电压调节器（DVR）：串联在供电线路中，当检测到电压暂降或骤升时，能在毫秒级时间内注入一个补偿电压，使负载侧的电压保持稳定，有效保护敏感负荷免受电压波动的影响。

电能质量综合治理装置（如APF+SVG混合系统）：集成了谐波治理、无功补偿、不平衡校正等多种功能，适用于电能质量问题复杂的综合性场景。

这些装置通常具备智能监控功能，可通过人机界面或远程通信接口实时显示电能质量参数、装置运行状态，并支持数据记录与分析，为用户优化用电管理提供依据。

二、电能质量控制装置的研制要点

电能质量控制装置的研制是一个涉及电力电子、自动控制、数字信号处理等多学科技术的系统工程，其核心研制要点包括：

主电路拓扑设计：根据装置的功能定位（如APF、SVG、DVR），选择合适的功率器件（如IGBT）和电路拓扑（如两电平、三电平或多电平变流器），以平衡成本、效率与性能。

控制策略与算法：这是装置性能的灵魂。需要研发高效、准确的谐波检测算法（如瞬时无功功率理论、傅里叶分析、自适应滤波等），以及快速、稳定的电流/电压跟踪控制策略（如滞环控制、比例谐振控制、模型预测控制等），确保补偿的实时性与精确性。

数字控制系统实现：基于高性能数字信号处理器（DSP）或现场可编程门阵列（FPGA），实现控制算法的快速运算与实时执行。设计可靠的脉冲宽度调制（PWM）信号发生与驱动保护电路。

系统保护与可靠性设计：包括过流、过压、过热保护，以及电网异常（如频率波动、相序错误）下的安全应对策略。高可靠性设计是装置长期稳定运行的基础。

电磁兼容（EMC）设计：电力电子装置本身是干扰源，需通过滤波、屏蔽、接地等手段，确保其满足相关电磁兼容标准，不影响电网及其他设备的正常运行。

三、典型应用案例分析

案例：某汽车制造厂焊接车间电能质量治理项目

问题描述：该车间大量使用中频逆变式点焊机，工作时产生大量谐波（以5次、7次、11次为主）并导致功率因数低下（平均约0.75），同时引起母线电压波动。这导致同一条母线上的数控机床、机器人等精密设备频繁报警，PLC程序偶发紊乱，严重影响生产节拍与产品合格率。

解决方案：经过详细电能质量测试与分析，研制并部署了一套基于APF+SVG混合技术的低压电能质量综合治理系统。APF模块专门针对焊接机产生的特征谐波进行滤除；SVG模块则实时动态补偿无功功率，将功率因数提升至0.95以上，并稳定母线电压。

装置研制与实施关键：
针对焊接机冲击性、间歇性的负荷特性，优化了谐波检测算法的动态响应速度。

采用了模块化并联设计，便于后期容量扩展与维护。

加强了装置的抗冲击与散热设计，以适应车间恶劣环境。

配置了智能监控系统，实时显示谐波含量、功率因数、补偿电流等数据，并具备故障预警功能。

实施效果：项目投运后，母线电压总谐波畸变率（THD）从15%以上降至4%以内，满足国标要求；功率因数稳定在0.96以上；电压波动大幅减小。数控机床与机器人运行恢复正常，生产故障率下降超过80%，每年因减少设备故障和降低力调电费带来的综合经济效益显著。

四、结论与展望

低压电能质量控制装置的研制与应用，是应对现代复杂用电环境挑战的有效手段。通过持续的技术创新，未来装置将朝着更高功率密度、更高效率、更智能化（如融合人工智能算法进行预测性补偿与健康管理）、更模块化与集成化的方向发展。随着分布式新能源的大量接入，电能质量控制装置在维持微电网稳定、促进新能源消纳方面也将扮演愈发重要的角色。深入理解用户现场的实际问题，并针对性地研制高性能、高可靠性的装置，是电能质量产业持续发展的核心动力。
