电能质量测试精度的影响因素、解决方案与控制装置研制

随着现代电力系统中非线性负载、可再生能源及敏感设备的广泛应用，电能质量问题日益凸显。准确评估电能质量是保障系统安全、高效运行的基础，而测试精度直接决定了评估的可靠性。研制高效的电能质量控制装置是提升整体电能质量的关键手段。本文将系统探讨电能质量测试精度的影响因素及其解决策略，并概述电能质量控制装置的研制方向。

一、 电能质量测试精度的主要影响因素

电能质量测试是一个复杂的系统工程，其精度受到来自测试设备、测试方法、环境及系统本身等多方面因素的制约。

1. 测试设备因素：

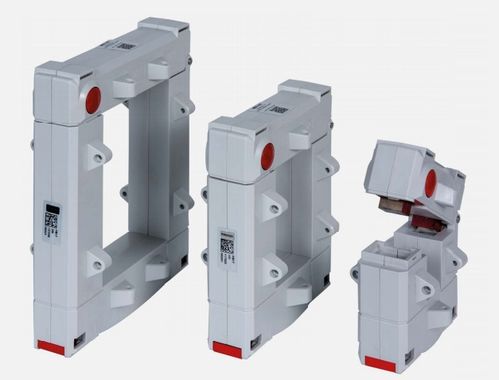

• 传感器与互感器的性能：电压、电流互感器的幅频特性、相频特性、线性度、饱和特性等直接影响原始信号采集的准确性。高频谐波、间谐波或暂态信号可能因互感器带宽不足而失真。

• 数据采集系统的性能：模数转换器（ADC）的分辨率、采样率、同步精度以及抗混叠滤波器的设计至关重要。采样率过低会导致高频信号混叠，分辨率不足会丢失微弱信号细节，采样不同步会引入相位测量误差。

• 仪器算法与软件：用于计算谐波、闪变、不平衡度等指标的算法（如FFT加窗、插值技术）存在固有误差。软件对信号的处理方式（如滤波、校准）也会影响最终结果。

1. 测试方法与标准因素：

• 测量点的选择：测量点距离扰动源或关心节点的电气距离不同，测得的电能质量参数（如谐波电压含有率）会有显著差异。

• 测量持续时间和间隔：对于波动性指标（如电压波动、闪变），测量时间窗口长度、统计方法是否符合国家标准（如IEC 61000-4-30）直接影响结果。

• 标准不一致性：不同国家或行业标准对同一参数的定义、测量方法和限值可能存在差异，导致测试结果的可比性下降。

1. 环境与干扰因素：

• 电磁干扰（EMI）：测试现场复杂的电磁环境可能通过传导或辐射方式干扰测试回路，引入噪声，特别是对于微弱的高频暂态信号测量。

• 温度、湿度等环境条件：可能影响测试设备内部电子元器件的性能，导致漂移。

• 接地与屏蔽：不完善的接地系统和屏蔽措施会导致共模干扰，影响低电平信号的测量精度。

1. 电力系统自身因素：

• 系统背景谐波与噪声：电网本身存在的背景谐波和噪声会与待测扰动信号叠加，增加信号分离和准确测量的难度。

• 系统运行方式变化：负载投切、网络拓扑改变等会导致系统阻抗变化，从而影响谐波电流的分布和谐波电压水平，使测量结果具有时变性。

二、 提升电能质量测试精度的解决策略

针对上述影响因素，可以采取以下技术与管理措施来提升测试精度：

1. 选用高性能的测试设备与校准：

• 选择带宽宽、线性度好、暂态响应快的专用电能质量互感器或传感器。

• 采用高分辨率、高采样率、具备GPS或IRIG-B等精密时钟同步功能的数据采集装置。

• 定期对测试仪器进行校准与溯源，确保其符合国家计量标准和相关IEC标准的要求。这是保证测试结果准确可靠的根本。

1. 优化测试方案与规范操作：

• 依据测试目的（如责任划分、设备兼容性评估、故障诊断）科学选择测量点，必要时进行多点同步测量。

• 严格按照国际或国家标准（如IEC 61000-4-30 A级标准）规定的测量方法、时间窗口和统计流程进行操作。

• 对测试人员进行专业培训，使其熟悉设备操作、理解标准并掌握现场干扰排除技巧。

1. 实施有效的抗干扰与信号处理：

• 在现场采用良好的屏蔽电缆、实施单点接地、使用隔离变压器等手段，最大限度减少电磁干扰。

• 在软件算法层面，采用先进的信号处理技术，如自适应滤波、小波变换、同步采样的DFT改进算法等，以抑制噪声、消除频谱泄漏、提高间谐波和暂态信号的检测精度。

1. 建立完整的测试数据管理与分析体系：

• 记录完整的测试条件信息（时间、地点、系统运行方式、环境条件等），以便对数据进行后期分析和合理解释。

• 利用大数据和人工智能技术，对长期监测数据进行分析，区分背景干扰与目标扰动，实现更智能化的精度评估与问题诊断。

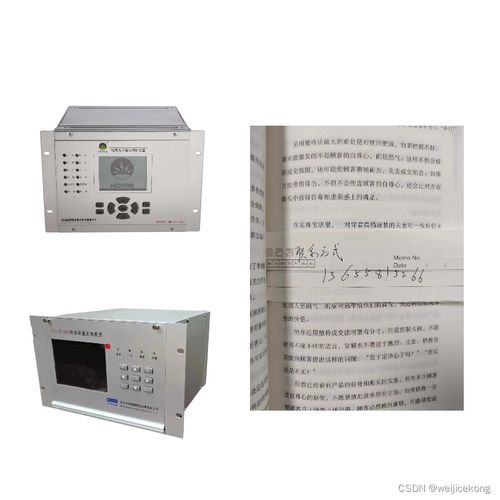

三、 电能质量控制装置的研制方向

高精度的测试是为了更有效地进行控制。电能质量控制装置的研制正朝着高效化、智能化、集成化和主动化的方向发展。

1. 核心装置的技术演进：

• 有源滤波器（APF）：研制重点在于提高开关频率以补偿更高次谐波，采用新型宽禁带半导体器件（如SiC, GaN）以降低损耗、提高效率，以及开发更快速、更精确的谐波电流检测与跟踪算法（如基于瞬时无功功率理论或自适应滤波的算法）。

• 静止无功发生器（SVG） / 静止同步补偿器（STATCOM）：研制方向包括提高动态响应速度（达到毫秒级）、实现无功与谐波的综合补偿、以及增强对电压波动和闪变的抑制能力。

• 动态电压恢复器（DVR）与不同断电源（UPS）：致力于提升储能单元的功率密度与循环寿命（如采用飞轮储能、超级电容与锂电池组合），优化拓扑结构以降低成本和体积，并实现更快的电压跌落检测与补偿响应。

1. 智能化与协同控制：

• 将人工智能、机器学习算法引入控制策略，使装置能够自主学习电网特性与负载变化规律，实现预测性补偿和自适应优化运行。

• 研制基于物联网（IoT）和云平台的电能质量综合治理系统，实现区域内多个分布式控制装置（如APF、SVG）的协同运行与优化配置，避免“过度补偿”或“相互冲突”，实现系统级的最优电能质量提升。

1. 定制化与模块化设计：

• 针对特定行业（如数据中心、半导体制造、电弧炉）的特殊电能质量需求，研制定制化的专用补偿装置。

• 采用模块化、标准化设计，便于容量扩展、维护升级和快速部署，降低全生命周期成本。

结论

电能质量测试精度是准确认识电能质量问题的“眼睛”，其提升有赖于精密硬件、标准方法、抗干扰技术和专业管理的综合应用。而电能质量控制装置则是治理问题的“双手”，其研制需要紧跟电力电子技术、材料科学和数字智能技术的发展潮流。通过“高精度监测”与“智能化治理”的深度融合，构建“感知-分析-决策-控制”一体化的主动配电网电能质量保障体系，将成为支撑新型电力系统安全、优质、高效运行的重要基石。
